전달 기계
볼 수있는 기계는 대량 재료로 나눌 수 있습니다 (예 : 벨트 컨베이어 、 스크류 컨베이어, 버킷 엘리베이터, 대형 경사 컨베이어 등) 및 물류 전달 기계 (예 : 조립 라인, 조립 라인 장비, 컨베이어 라인, 교수형 컨베이어링 라인, 리프트, 공압 리프트, 랙 리프트, 가위 유형, 리프트, 롤러 컨베이어, 리프트).

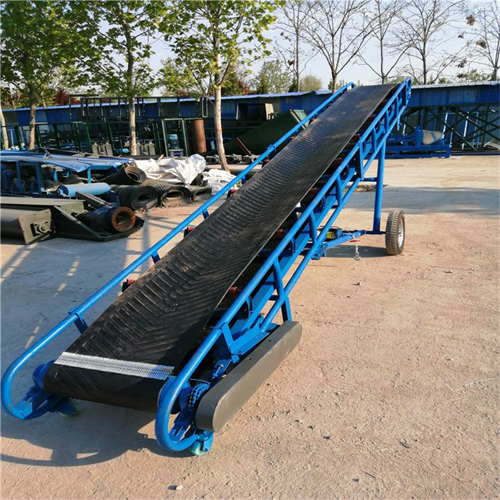

일반적으로 사용되는 벨트 컨베이어는 다음과 같이 나눌 수 있습니다 : 일반 캔버스 코어 벨트 컨베이어, 스틸 로프 코어 고 강성 벨트 컨베이어, 풀 폭발 방지 하향 벨트 컨베이어, 불꽃 벨트 컨베이어, 2 단 더블 트랜스 스포츠 벨트 컨베이어, 반역 가능한 모바일 벨트 컨베이어, 냉장 방해 벨트 컨베이어 등.
벨트 컨베이어는 주로 프레임, 컨베이어 벨트, 벨트 롤러, 장력 장치, 변속기 장치 등으로 구성됩니다.
벨트 컨베이어의 주요 기술 매개 변수
|
테이프 너비 (mm) |
운송 길이 (M) 전원 (KW) |
전달 속도 (M/S) |
볼륨 운송 (t/h) |
||
|
500 |
≤12 3 |
20-30 4-5.5 |
20-30 5.5-7.5 |
1.3-1.6 |
78-191 |
|
650 |
≤12 4 |
12-20 5.5 |
20-30 7.5-11 |
1.3-1.6 |
131-323 |
|
800 |
≤6 4 |
6-15 5.5 |
15-30 7.5-15 |
1.3-1.6 |
278-546 |
|
1000 |
≤10 5.5 |
10-20 7.5-11 |
20-40 11-12 |
1.3-2.0 |
435-853 |
|
1200 |
≤10 7.5 |
10-20 11 |
20-40 15-30 |
1.3-2.0 |
655-1284 |

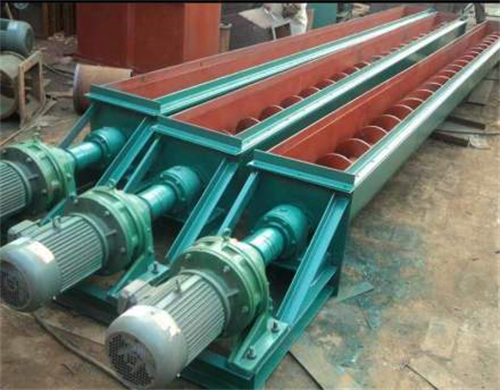

(2) 나사 컨베이어
일반적으로 오거 (Auger)로 알려진 나사 컨베이어는 수평 운송, 경사 전달, 수직 운송 및 기타 형태의 세분화 또는 가루 재료에 적합합니다. 운송 거리는 일반적으로 2 미터에서 70 미터까지 변형에 따라 다릅니다.
전달 원리 :회전하는 나선형 블레이드는 재료를 움직이고 나사 컨베이어 운송을 수행합니다. 나사 컨베이어의 블레이드로 재료가 회전하는 것을 막는 힘은 재료 자체의 무게와 나사 컨베이어 케이싱의 재료에 대한 마찰 저항입니다.
구조적 특징 :나사 컨베이어의 회전 샤프트는 나선형 블레이드로 용접되며, 블레이드의 표면 유형은 고체 표면 유형, 벨트 표면 유형, 블레이드 표면 유형 및 다른 운반 재료에 따라 다른 유형을 갖습니다. 나사 컨베이어의 나사 샤프트는 재료 이동 방향의 끝에 스러스트 베어링을 가지며, 나사의 축 방향 반응력을 재료와 함께 제공하고 기계 길이가 길면 중간 교수형 베어링을 추가해야합니다.
이중 나사 컨베이어는 회전 블레이드로 용접 된 2 개의 회전 샤프트가있는 나사 컨베이어입니다. 무뚝뚝하게 말하면 두 개의 나사 컨베이어를 유기적으로 결합하여 나사 컨베이어를 형성하는 것입니다.
나사 컨베이어의 회전 샤프트의 회전 방향은 재료의 볼 수있는 방향을 결정하지만 일반적인 나사 컨베이어는 회전 블레이드를 설계하기 위해 단일 운송에 따라 설계되었습니다. 반대로 전달할 때 컨베이어의 서비스 수명이 크게 줄어 듭니다.

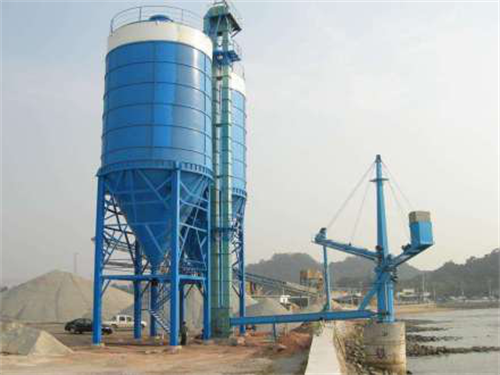

(3) 버킷 엘리베이터
버킷 엘리베이터끝없는 트랙션 멤버에 균등하게 고정되어 재료의 연속 전달 기계를 수직으로 들어 올리는 일련의 호퍼를 사용합니다.
버킷 엘리베이터대규모 운송 용량, 높은 리프팅 높이, 안정 및 신뢰할 수있는 운영, 긴 수명 상당한 장점, 주요 성능 및 JB3926 ----- 85 "수직 버킷 엘리베이터"(국제 표준 및 외국에 대한 표준에 해당하는 표준에 해당합니다. 고급 표준), MT36 ---- 80 "채굴 고강도 고리 체인"에 맞는 트랙션 링 체인,이 엘리베이터는 가루, 세분화 및 작은 비 결핍 및 연마 재료를 전달하는 데 적합합니다 : Coal, Coal, 시멘트, 돌, 모래, 점토, 광석 등. 호이스트의 견인 메커니즘은 원형 사슬이기 때문에 더 높은 온도 (250 ° C까지의 재료 온도)로 재료를 전달할 수 있습니다. 일반적으로 볼 수있는 높이는 최대 40 미터에이를 수 있습니다.
버킷 엘리베이터의 작동 원리 :버킷 엘리베이터에는 간단한 구조, 안정적인 작동, 픽업 충전, 혼합 또는 중력 방전이 있으며, 버킷 엘리베이터 림은 교체하기 쉬운 스프로킷의 조합을 채택하며 스프로킷 림은 특별한 치료 후에는 오랜 수명을 가지고 있습니다. 중력 자동 텐션 장치가 미끄러지거나 무장 해제되는 것을 피하는 데 사용되는 경우 하단 부품은 일정한 장력을 유지할 수 있으며 동시에 호퍼가 차단되면 이동 부품과 재료 온도를 효과적으로 보호하기위한 특정 허용 기능이 있습니다. 250 ° C를 초과하지 않습니다.
