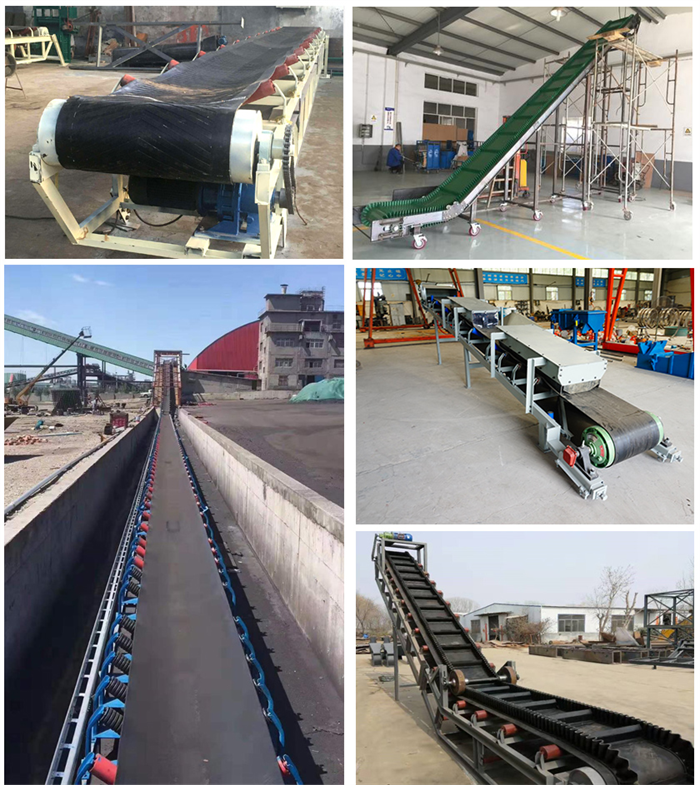

벨트 컨베이어 커플 링 선택

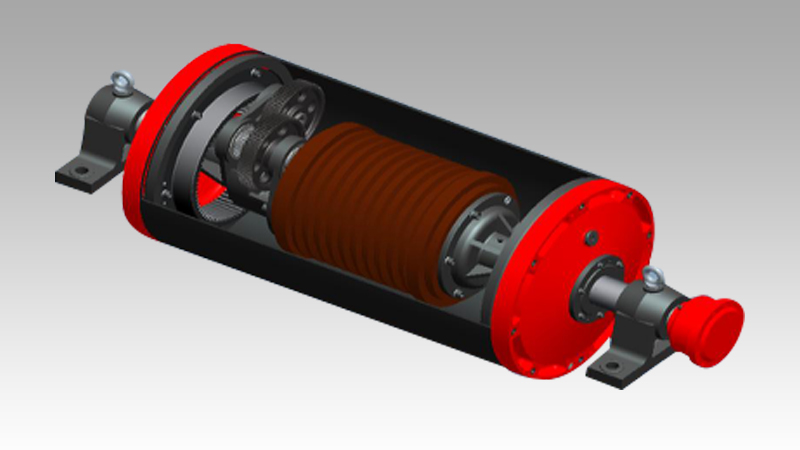

구동 장치의 설계에서 커플 링은 주로 사용되며 여기에 간단한 소개가 있습니다. 커플 링은 일반적으로 기계적 전송에서 사용되는 구성 요소입니다. 두 샤프트를 연결하는 데 사용되며 기계가 실행 중일 때 두 샤프트를 분리 할 수 ​​없습니다. 기계가 중지되고 커플 링이 분해 된 후에 만 ​​두 축을 분리 할 수 ​​있습니다.


커플 링에 의해 연결된 두 샤프트는 종종 제조 및 설치 오류, 하중 부담 후 변형 및 온도 변화의 영향으로 인해 엄격한 정렬을 보장 할 수 없지만 어느 정도의 상대 변위가 있습니다. 이를 위해서는 커플 링을 설계 할 때 특정 범위의 상대 변위에 적응하는 성능을 갖도록 구조에서 다양한 측정 값을 가져와야합니다.



다양한 상대 변위를 보상하는 능력이 있는지 여부에 따라 (즉, 상대 변위 조건 하에서 연결을 유지할 수 있는지) 커플 링은 강성 커플 링 (보상 능력이없는)과 유연한 커플 링 (보상 능력 포함)의 두 가지 범주로 나눌 수 있습니다. 유연한 커플 링은 두 가지 범주로 나눌 수 있습니다 : 비탄성 요소가있는 유연한 커플 링 및 탄성 요소와의 유연한 커플 링.


단단한 커플 링

이 유형의 커플 링은 슬리브 유형, 클램프 유형 및 플랜지 유형입니다. 플랜지 커플 링은 모션과 토크를 전송하기 위해 두 개의 플랜지 반 커플 링의 조합입니다. 플랜지 커플 링은 회색 주철 또는 탄소강으로 만들어 질 수 있으며, 주철 또는 탄소강은 무거운 하중에 사용되거나 원주 속도가 30m/s보다 큰 경우에 사용해야합니다. 플랜지 커플 링은 강성 커플 링이기 때문에 두 축의 상대적 변위를 보상하는 능력이 없으므로 두 축의 중립에 대한 요구 사항이 매우 높습니다. 두 축이 상대적으로 변위되면 기계에 추가 하중이 발생하여 작업 상황을 악화시켜 주요 단점입니다. 그러나 간단한 구조, 저렴한 비용 및 큰 토크 전송으로 인해 속도가 낮을 ​​때 종종 사용됩니다. 영향이없고, 샤프트의 강성이 크고 중심이 양호합니다.


유연한 커플 링

(1) 탄성 요소가없는 유연한 커플 링

유연성으로 인해 이러한 커플 링은 두 축의 상대적 변위를 보상합니다. 그러나 탄성 요소가 없기 때문에 쿠션과 진동을 약화시킬 수 없습니다. 다음은 일반적으로 사용됩니다. 1) 크로스 슬라이더 커플 링

크로스 슬라이드 커플 링은 끝면에 그루브가있는 두 개의 반 커플 링과 양쪽에 치아가있는 중간 디스크로 구성됩니다. 치아가 그루브에서 미끄러질 수 있으므로 설치 및 작동 중에 두 축 사이의 상대 변위가 보상 될 수 있습니다. 이 커플 링 부분의 재료는 45 강으로 만들어 질 수 있으며, 작업 표면은 경도를 향상시키기 위해 열처리되어야합니다. Q275 강철은 열처리없이 낮은 요구 사항에도 사용될 수 있습니다. 마찰과 손상을 줄이기 위해 윤활을 위해 중간 디스크의 오일 구멍에서 오일을 주입해야합니다.

반 커플 링과 중간 디스크는 움직이는 쌍을 형성하기 때문에 상대 회전이 발생할 수 없으므로 구동 샤프트와 구동 샤프트의 각속도는 동일해야합니다. 그러나, 두 샤프트 사이의 상대 변위로 작업 할 때, 중간 디스크는 큰 원심력을 생성하여 동적 하중 및 마모가 증가합니다. 따라서 작업 속도가 지정된 값보다 크지 않아야합니다.

2) 슬라이더 커플 링

이 커플 링은 크로스 슬라이드 커플 링과 유사하지만, 반 커플 링의 양면의 홈이 넓고 원래 중간 디스크가 양쪽에 치아가없는 정사각형 슬라이드로 변경되며 일반적으로 천 바이 켈 라이트로 만들어집니다. 중간 슬라이드의 질량 감소로 인해 속도가 높습니다. 중간 슬라이더는 또한 나일론 6으로 만들어 질 수 있으며 소량의 흑연 또는 몰리브덴 이황화로 제조되어 사용될 때 자체적으로 융합 될 수 있습니다. 이 커플 링은 단순한 구조와 소형 크기를 가지며, 심각한 충격없이 소규모 전력, 고속에 적합합니다. 다양한 매개 변수의 선택에 따르면,이 설계에서 선택된 커플 링은 크로스 슬라이드 커플 링입니다. 크로스 슬라이더 커플 링은 중간 슬라이더를 사용하여 반 커플 링 끝면의 해당 방사형 그루브에서 미끄러 져 커플 링의 두 반쪽의 연결을 실현하는 커플 링입니다. 끝면에 그루브가있는 두 개의 반 커플 링과 양쪽에 치아가있는 중간 디스크로 구성됩니다. 치아가 그루브에서 미끄러질 수 있으므로 설치 및 작동 중에 두 축 사이의 상대 변위가 보상 될 수 있습니다. 크로스 슬라이더 커플 링은 종종 일반 모터에서 사용되며, 일반적으로 250rmin의 속도로 전송에 사용되며 샤프트의 강성은 크며 폭력적인 영향은 없습니다. 이 기사의 디자인을 준수하는 벨트 컨베이어.
