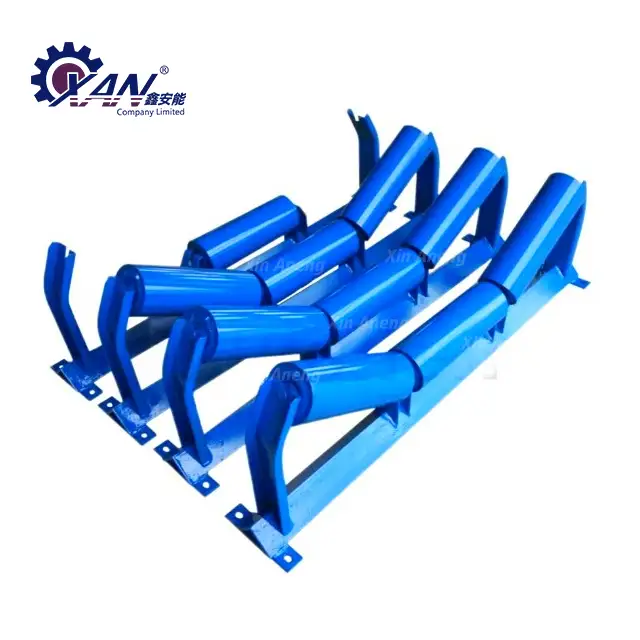

신 안엥용품아이들러 롤러 운반벨트 처짐, 주행 저항 및 불필요한 마모를 줄이면서 벨트 컨베이어의 적재된 측면을 지원하도록 설계된 솔루션입니다. 안정적인 회전, 신뢰할 수 있는 밀봉 및 제어된 방사형 런아웃에 초점을 맞춘 설계를 갖춘 이 롤러는 까다로운 대량 자재 처리 응용 분야를 지원할 수 있으며 일반적인 작업 조건에서 최대 30,000시간의 서비스를 제공하도록 설계되었습니다.
운반 아이들러 롤러는 컨베이어 벨트와 운반되는 자재를 지속적으로 지지하기 때문에 벨트 컨베이어 시스템의 필수 구성 요소 중 하나입니다. 적절하게 선택된 아이들러는 벨트 모양을 유지하고 하중을 분산시키며 마찰을 줄이고 안정적인 운반을 촉진하는 데 도움이 됩니다. 이 가이드에서는 운반 아이들러의 작동 방식, 주요 구성 요소, 성능 요소, 사용 가능한 구성, 선택 고려 사항 및 유지 관리 방법에 대해 설명합니다. 또한 아이들러 공급업체를 선택할 때 롤러 정밀도, 베어링, 밀봉, 재료 품질 및 컨베이어 작동 조건을 모두 고려해야 하는 이유를 검토합니다.
목차
- 운반용 아이들러 롤러란 무엇입니까?
- 운반용 아이들러 롤러는 어떻게 작동합니까?
- 주요 구성 요소는 무엇입니까?
- 어떤 이점을 제공합니까?
- 어떤 유형의 운반용 아이들러를 사용할 수 있나요?
- 올바른 롤러를 어떻게 선택해야 합니까?
- 어떤 기술적 요인이 성능에 영향을 미치나요?
- 컨베이어 아이들러 수명을 어떻게 연장할 수 있습니까?
- 자주 묻는 질문
- 결론
운반용 아이들러 롤러란 무엇입니까?
운반 아이들러 롤러는 벨트 컨베이어의 운반면 아래에 설치된 회전 컨베이어 구성 요소입니다. 주요 임무는 벨트가 운반 경로를 따라 이동할 때 벨트와 그 위에 놓인 벌크 자재를 지지하는 것입니다.
구동력을 제공하는 컨베이어 구동 풀리와 달리 아이들러는 주로 기계적 지지 및 제어된 롤링 접촉을 제공합니다. 여러 롤러는 일반적으로 아이들러 세트로 배열되어 벨트가 자재를 운반하는 동안 적절한 프로필을 유지할 수 있습니다.
컨베이어 설계에 따라 운반 아이들러는 표준 트러프 아이들러, 평면 배열, 충격 지향 설계, 자동 정렬 구성 또는 V자형 솔루션으로 구성될 수 있습니다. 올바른 구성은 벨트 폭, 재료 특성, 컨베이어 속도, 적재 조건 및 설치 요구 사항에 따라 다릅니다.
따라서 제조업체와 시스템 통합업체의 경우 적절한 운반용 아이들러 롤러를 선택하는 것은 단순한 구성 요소 구매 결정이 아닙니다. 이는 컨베이어 안정성, 벨트 추적, 에너지 소비, 유지보수 빈도 및 작동 수명에 직접적인 영향을 미칩니다.
운반용 아이들러 롤러는 어떻게 작동합니까?
작동 중에 컨베이어 벨트는 일련의 회전 롤러 위로 이동합니다. 벌크 자재가 벨트에 적재되면 그 무게가 벨트를 통해 아이들러 세트로 전달된 다음 컨베이어 프레임으로 전달됩니다.
잘 설계된 운반 장치는 여러 기능을 동시에 수행합니다.
- 빈 컨베이어 벨트의 무게를 지탱합니다.
- 운송되는 자재 하중을 지원합니다.
- 의도한 벨트 프로필을 유지하는 데 도움이 됩니다.
- 지지점 사이의 벨트 처짐을 줄입니다.
- 운반 중 구름 저항을 제한합니다.
- 원활한 자재 운송을 유지하는 데 도움이 됩니다.
- 컨베이어 벨트에 불필요한 스트레스를 줄입니다.
일반적인 홈통 컨베이어에서는 여러 개의 롤러가 홈통을 형성하기 위해 비스듬히 배치됩니다. 이 구성은 벌크 자재를 유지하는 벨트의 능력을 향상시키고 과도한 벨트 폭을 요구하지 않고도 운반 용량을 향상시킬 수 있습니다.
주요 구성 요소는 무엇입니까?
컨베이어 아이들러의 신뢰성은 롤러 셸 자체가 아닌 여러 구성 요소의 상호 작용에 따라 달라집니다. 일반적인 운반 아이들러 어셈블리에는 샤프트, 베어링, 씰, 엔드 캡, 베어링 시트, 롤러 튜브 및 적절한 윤활이 포함될 수 있습니다.
| 요소 | 주요 기능 | 중요한 이유 |
|---|---|---|
| 롤러 튜브 | 벨트의 회전 지지 표면 제공 | 주행 부드러움, 내구성 및 벨트 접촉에 영향을 미칩니다. |
| 샤프트 | 회전하는 어셈블리에 대한 구조적 지원을 제공합니다. | 과도한 변형 없이 작동 하중을 견뎌야 합니다. |
| 베어링 | 제어된 저항으로 롤러가 회전할 수 있습니다. | 회전 품질과 사용 수명에 직접적인 영향을 미칩니다. |
| 밀봉하다 | 오염물질이 베어링 영역으로 유입되는 것을 방지하는 데 도움이 됩니다. | 먼지가 많고 습하며 까다로운 환경에 중요 |
| 엔드캡 | 내부 구성 요소를 지원하고 보호합니다. | 조립 무결성 및 밀봉 성능에 기여 |
| 매끄럽게 하기 | 내부 마찰 및 마모 감소 | 보다 원활한 작동 및 베어링 내구성 지원 |
이러한 이유로 품질 관리는 롤러의 외관에만 초점을 맞추는 것이 아니라 원자재, 베어링, 씰, 생산 정확도, 조립 공정 및 최종 검사까지 포괄해야 합니다.
어떤 이점을 제공합니까?
1. 더 나은 벨트 지원
지속적인 지지는 과도한 벨트 처짐을 줄이고 안정적인 운반 표면을 유지하는 데 도움이 됩니다. 이는 컨베이어가 무겁거나 지속적으로 적재되는 대량 자재를 처리할 때 특히 중요합니다.
2. 벨트 마모 감소
자재 하중을 고르게 분산시키면 벨트에 가해지는 국부적 응력을 줄이는 데 도움이 됩니다. 적절한 롤러 회전은 벨트와 지지 시스템 사이의 불필요한 마찰을 최소화할 수도 있습니다.
3. 보다 원활한 자재 취급
안정적인 아이들러 회전을 통해 벨트는 컨베이어 경로를 따라 일관되게 이동할 수 있습니다. 이는 보다 원활한 자재 흐름에 기여하고 운영 방해를 줄일 수 있습니다.
4. 컨베이어 벨트 수명 연장
벨트가 올바르게 지지되고 구름 저항이 제어되면 불필요한 기계적 응력을 줄일 수 있습니다. 시간이 지남에 따라 벨트 수명이 길어지고 교체 비용이 낮아질 수 있습니다.
5. 유지 관리 요구 사항 감소
신뢰할 수 있는 베어링, 효과적인 밀봉, 정확한 제조 및 적합한 재료는 조기 아이들러 교체 빈도와 계획되지 않은 컨베이어 가동 중단 시간을 줄일 수 있습니다.
어떤 유형의 운반용 아이들러를 사용할 수 있나요?
모든 컨베이어에 적합한 단일 아이들러 구성은 없습니다. 다양한 컨베이어 레이아웃과 자재 취급 조건에 따라 다양한 지지 장치가 필요합니다.
- 표준 여물통 아이들러:벌크 자재 벨트 컨베이어의 적재 측에 일반적으로 사용되어 트로프 프로파일을 형성합니다.
- 플랫 아이들러:평벨트 프로파일이 필요한 용도에 적합합니다.
- 임팩트 아이들러:자재가 벨트에 떨어지고 추가적인 충격 흡수가 필요한 영역을 위해 설계되었습니다.
- 자동 정렬 아이들러:벨트 추적을 제어하고 벨트의 흔들림을 줄이는 데 사용됩니다.
- V자형 아이들러:V자형 지지 배열이 선호되는 특정 컨베이어 구성에 사용됩니다.
컨베이어 시스템을 설계하거나 업그레이드할 때 아이들러 유형은 분리된 구성 요소로 취급되기보다는 벨트, 풀리, 브래킷, 로딩 지점 및 전체 컨베이어 구조와 함께 선택되어야 합니다.
올바른 롤러를 어떻게 선택해야 합니까?
올바른 롤러를 선택하려면 카탈로그 부품 번호를 일치시키는 것 이상의 것이 필요합니다. 엔지니어와 구매팀은 전체 운영 환경을 평가해야 합니다.
- 벨트 폭 결정:벨트가 넓을수록 일반적으로 더 크고 적절하게 구성된 지지 시스템이 필요합니다.
- 벨트 속도 확인:속도가 높을수록 회전 안정성, 균형, 베어링 및 밀봉에 대한 요구가 커집니다.
- 운반 용량 평가:롤러 배열은 벨트 중량과 최대 자재 하중을 모두 지탱해야 합니다.
- 재료 특성을 고려하십시오.연마성, 먼지가 많거나 젖거나 끈적이거나 부식성인 재료에는 특정한 밀봉 및 재료 선택이 필요할 수 있습니다.
- 설치 조건을 검토합니다.온도, 습도, 먼지 노출, 실외 설치 및 청소 조건은 롤러 선택에 영향을 미칠 수 있습니다.
- 치수 호환성 확인:샤프트 치수, 롤러 직경, 프레임 구성 및 장착 치수는 컨베이어와 일치해야 합니다.
예를 들어, 게시된 운반 아이들러 성능 데이터는 벨트 폭과 벨트 속도에 따라 운반 용량이 달라지면서 약 500mm에서 2,400mm까지의 벨트 폭을 포괄할 수 있습니다. 이는 사양을 확정하기 전에 작동 매개변수를 확인해야 하는 이유를 보여줍니다.
어떤 기술적 요인이 성능에 영향을 미치나요?
정밀도는 산업용 컨베이어 롤러를 평가할 때 가장 중요한 고려 사항 중 하나입니다. 과도한 방사형 런아웃은 진동과 저항을 증가시킬 수 있으며, 베어링 또는 밀봉 성능이 좋지 않으면 서비스 수명이 단축될 수 있습니다.
| 성능 요인 | 잠재적 효과 | 추천 초점 |
|---|---|---|
| 방사형 런아웃 | 진동 및 벨트 주행 안정성에 영향을 미칠 수 있음 | 적절한 제조 정확도 유지 |
| 베어링 품질 | 회전 저항과 내구성에 영향을 미칩니다. | 작동 조건에 적합한 베어링을 사용하십시오. |
| 씰링 성능 | 내부 구성 요소를 오염으로부터 보호하는 데 도움이 됩니다. | 씰을 먼지, 습기 및 환경 노출에 맞춰 조정 |
| 롤러 표면 | 벨트 접촉 및 주행 저항에 영향을 미칩니다. | 표면을 매끄럽고 적절하게 마무리하십시오. |
| 샤프트 강도 | 축 및 작동 하중에 대한 저항을 결정합니다. | 실제 하중에 따라 치수를 선택하십시오. |
| 매끄럽게 하기 | 베어링 마찰과 마모에 영향을 미칩니다. | 적합한 그리스를 사용하고 효과적인 내부 보호 장치를 사용하십시오. |
이용 가능한 기술 정보에 따르면 Xin Aneng의 롤러는 특수 베어링, 리튬 기반 그리스 및 내부 및 외부 밀봉을 사용합니다. 실제 사용 수명은 부하, 속도, 환경, 유지 관리, 설치 및 기타 작동 요인에 따라 달라지지만 제품은 정상적인 작동 조건에서 최대 30,000시간으로 지정됩니다.
컨베이어 아이들러 수명을 어떻게 연장할 수 있습니까?
잘 제작된 아이들러라도 적절한 설치와 유지관리가 필요합니다. 예방적 유지보수 프로그램은 문제가 벨트나 컨베이어 고장으로 발전하기 전에 이를 식별하는 데 도움이 될 수 있습니다.
- 롤러에 비정상적인 소음이나 진동이 있는지 정기적으로 검사하십시오.
- 압착되거나 저항이 높은 회전의 징후가 있는지 확인하십시오.
- 씰에 눈에 보이는 손상이나 오염이 있는지 검사하십시오.
- 벨트 추적을 모니터링하고 지속적인 벨트 이탈을 조사합니다.
- 롤러 어셈블리 주위에 쌓인 재료를 제거하십시오.
- 장착 프레임과 샤프트에 헐거움이나 변형이 있는지 확인하십시오.
- 2차 벨트 손상을 방지하려면 손상된 롤러를 즉시 교체하십시오.
- 반복되는 실패 패턴을 식별하기 위해 유지 관리 기록을 보관하십시오.
정기적인 검사는 광산, 골재, 항만, 발전, 시멘트, 야금 및 컨베이어가 상당한 부하로 장기간 작동될 수 있는 기타 대량 자재 취급 환경에서 특히 중요합니다.
자주 묻는 질문
운반용 아이들러 롤러의 주요 목적은 무엇입니까?
주요 목적은 컨베이어 벨트의 적재된 측면과 운송되는 자재를 지지하는 것입니다. 이는 벨트 모양을 유지하고 처짐을 줄이며 구름 저항을 제어하고 안정적인 자재 취급을 촉진하는 데 도움이 됩니다.
운반 아이들러와 리턴 아이들러의 차이점은 무엇입니까?
운반 아이들러는 벨트의 적재된 운반 측면을 지지하는 반면, 복귀 아이들러는 벨트가 컨베이어 적재 영역을 향해 다시 이동할 때 빈 복귀 측면을 지지합니다.
운반 아이들러는 임팩트 아이들러와 어떻게 다릅니까?
표준 운반 아이들러는 주로 운반 중에 벨트와 재료를 지지합니다. 임팩트 아이들러는 일반적으로 떨어지는 자재가 더 큰 충격력을 발생시키고 추가적인 벨트 보호가 필요한 적재 구역에 위치합니다.
운반용 아이들러 롤러는 얼마나 오래 지속될 수 있나요?
서비스 수명은 하중, 속도, 재료, 환경, 설치, 유지 관리, 베어링 품질 및 밀봉에 따라 달라집니다. Xin Aneng은 일반적인 작업 조건에서 최대 30,000시간을 지정하지만 실제 성능은 특정 응용 분야에 따라 평가해야 합니다.
구매자는 주문 시 어떤 정보를 제공해야 합니까?
구매자는 일반적으로 벨트 폭, 벨트 속도, 운반 용량, 재료 특성, 컨베이어 배열, 롤러 직경, 샤프트 치수, 설치 환경 및 적용 가능한 기술 또는 치수 요구 사항을 제공해야 합니다. 완전한 정보를 제공하면 제조업체가 적합한 구성을 권장하는 데 도움이 됩니다.
결론
운반 아이들러 롤러는 전체 컨베이어 시스템 내에서 상대적으로 작은 구성 요소일 수 있지만 벨트 지지, 자재 취급 안정성, 마모, 유지 관리 및 전반적인 작동 효율성에 미치는 영향은 상당합니다. 롤러 구조, 베어링, 씰, 윤활, 치수 정확도 및 응용 분야별 설계를 올바르게 조합하면 컨베이어 운전자가 보다 안정적인 장기 성능을 달성하는 데 도움이 될 수 있습니다.
신뢰할 수 있는 컨베이어 구성 요소가 필요한 프로젝트의 경우 Xin Aneng의 운반 아이들러 롤러 솔루션은 까다로운 대량 자재 운반 응용 분야에 대한 옵션을 제공합니다. 새로운 컨베이어를 위한 롤러를 선택하거나, 기존 아이들러를 교체하거나, 맞춤형 이송 시스템을 개발하는 경우,저희에게 연락주세요벨트 폭, 속도, 용량 및 작동 조건을 고려하여 프로젝트에 적합한 솔루션을 논의하십시오.
