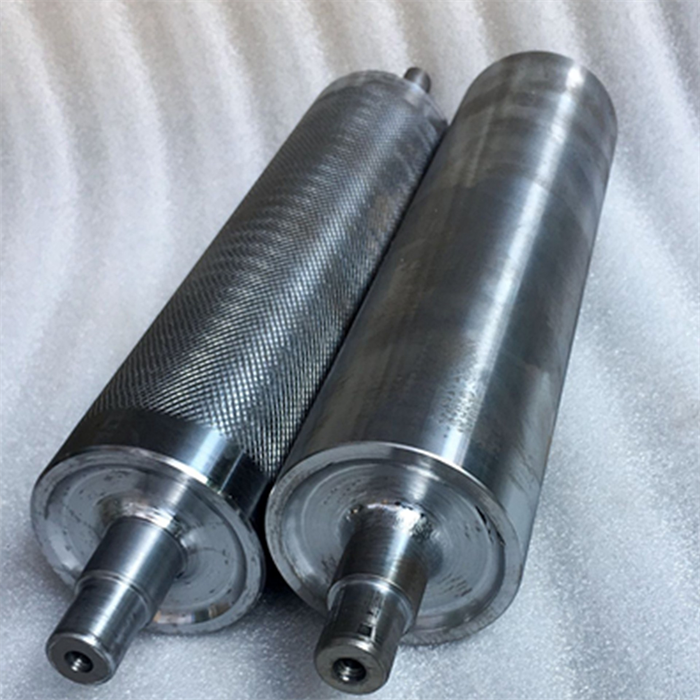

이번에 설계한 롤러 가공 장비는 주로 강관 자동 절단 공작 기계, 강관 양단 자동 드릴링 공작 기계, 이산화탄소 가스 보호 자동 용접 공작 기계 등이 포함됩니다.
(1) 아이들러 파이프 절단기
모델: CO160
적용 가능한 파이프 직경(외경) 범위: Ф89, Ф108, Ф133, Ф159, Ф194, Ф219mm, 적용 가능한 파이프 벽 두께 범위: 3~12mm
적용 가능한 파이프 원료 최대 길이: 9000mm, 호스트 중심 높이: 1000mm
스핀들 속도: 50~250r/min
공급 속도: 0~60mm/min
절단 길이 범위: 180mm~2600mm, 파란색 800일 때 절단 파이프 길이, 절단 길이 오류: 3개, 0.2mm 길이가 800mm보다 크고 오류는 IT9 수준 정확도에 도달합니다.
컷오프 양쪽 끝의 평행도 공차: 9등급
절단 및 모따기 표면 거칠기: 6.3~12.5
예: 롤러 더블 헤드 자동 용접기
입력 전원: 3상 380v50Hz 적용 용접 와이어: Ф1.2~1.6mm 차폐 가스 흐름: 10~25L/min 용접 가능한 공작물 길이: 300~2600mm 용접 가능한 공작물 직경: Ф89~Ф219 스핀들 속도: 0~10rpm 클램핑 실린더 스트로크: 200mm 용접 토치 좌우 조정 각도: ±20° 기계 크기: 5100x880x1700mm
