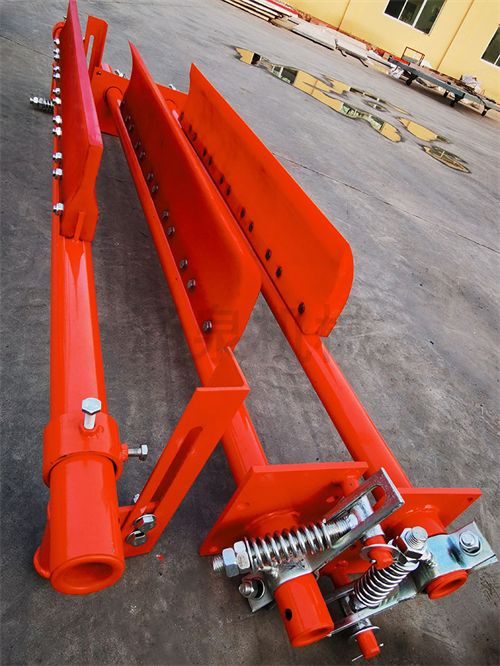

벨트 컨베이어 안티 암 카운터 웨이트 이중 레인 클리너는 새로운 유형의 클리너로, 안정적인 성능, 우수한 청소 효과 및 쉬운 분해 및 어셈블리의 특성을 갖는 새로운 유형의 클리너입니다.
컨베이어 클리너에는 고정 풀리 블록, 와이어 로프, 커넥팅로드, 고무 스크레이퍼 어셈블리, 카운터 웨이트, 스플릿 슬라이딩 베어링, 금속 스크레이퍼 어셈블리 및 기타 구성 요소가 포함되며, 다음에는 각 구성 요소 및 해당 기능에 대한 간단한 소개가 포함됩니다.
1. 컨베이어 벨트
컨베이어 벨트는 컨베이어의 중요한 부분이며, 컨베이어의 컨베이어 벨트 비용은 전체 장비 비용의 30% ~ 50%를 차지하며 일부 특정 작업 조건은 컨베이어 벨트가 내마모, 내열성, 화염 지연, 오일 저항성 및 오존 저항의 특성을 갖도록 요구합니다. 컨베이어의 작동 중에, 컨베이어 벨트의 하중은 매우 복잡하며, 종단 인장 응력 외에도 롤러와 롤러를 통한 굽힘 응력이 적용됩니다. 대부분의 벨트 손상은 작업 표면 및 가장자리의 마모, 크고 날카로운 재료의 영향으로 인한 필링으로 나타납니다. 클리너 설계에서 컨베이어 벨트의 손상을 최대한 피하기 위해 적절한 세척 블록 재료를 선택해야합니다. 컨베이어 벨트는 부품으로 자세히 설명되지 않습니다.
2. 간단히 말하십시오
롤러 그룹은 벨트 컨베이어의 중요한 구성 요소이며 컨베이어에서 수행 된 역할에 따라 롤러는 변속기 롤러와 역전 롤러의 두 가지 범주로 나눌 수 있습니다. 드라이브 드럼의 기능은 드라이브로 제공된 토크를 컨베이어 벨트로 전송하는 것입니다.
역전 롤러 단순화에는 컨베이어 끝의 컨베이어 벨트 방향, 변속기 풀리의 포장 각도를 증가시키는 지침 및 텐션 장치의 안내가 포함됩니다. 클리너의 설계에서, 그것은 무거운 도티 벨트 컨베이어의 헤드 드라이브 롤러를위한 것이며, 롤의 크기는 컨베이어 벨트의 너비와 클리너의 너비를 결정하며, 이는 클리너 설계에 특정 지침 역할을합니다. 드럼은 또한 더 깨끗한 부분으로 자세히 설명되지 않습니다.
3. 고정 풀리 블록
고정 풀리 그룹은 3 개의 풀리로 구성되며, 첫 번째는 반전의 역할을하며, 두 번째 및 세 번째 풀리는 카운터 웨이트를 합리적인 위치에 배치 할 수 있도록 거리를 조정하는 역할을합니다.
4. 와이어 로프
와이어 로프는 카운터 웨이트와 커넥팅로드를 연결하는 중요한 요소입니다.
5. 커넥팅로드
커넥팅로드는 와이어 로프, 고무 스크레이퍼 및 금속 스크레이퍼를 연결하는 중요한 요소로, 상단 및 하단 부품을 연결하는 데 역할을합니다.
6. 고무 스크레이퍼 어셈블리
고무 스크레이퍼 어셈블리는 동일한 사양의 4 개의 고무 스크레이퍼, 고무 스크레이퍼 샤프트, 스크레이퍼 시트, 스크레이퍼 시트의 고정 볼트 및 스크레이퍼 샤프트, 고무 스크레이퍼의 고정 볼, 스크레이퍼 시트, 고무 스크레이퍼 갈비 및 고무 스크레이퍼 헤드 너트로 구성됩니다. 고무 스크레이퍼 어셈블리는 전체 클리너의 중요한 구성 요소입니다.
7. 카운터 웨이트
고무 스크레이퍼의 프레스 력은 2 개의 카운터 웨이트에 의해 제공되며, 각각 단일 중량의 단일 중량과 단일 중량의 5kg의 2 조각의 주철로 구성됩니다.
8. 스플릿 슬라이딩 베어링
스플릿 슬라이딩 베어링은 롤링 베어링보다 설치하기가 더 쉽습니다. 이는 클리너의 어셈블리 프로세스에 편의를 제공하며 큰 힘을 부여하며 작업 부분은 종종 큰 각도로 움직이지 않으며 윤활유를 채우는 것이 더 편리합니다.
9. 금속 스크레이퍼 어셈블리
금속 스크레이퍼 어셈블리는 M13, 금속 스크레이퍼 홀더, 금속 스크레이퍼 샤프트, 압축 바, 압축 스프링, 압축 스프링 샤프트, 스크레이퍼 시트 용 고정 볼, 스크레이퍼 샤프트 및 압축 막대 및 금속 스크레이퍼 샤프트의 세트 나사로 구성됩니다.
